Product Center
ALD7225是一款引導新領域多功能檢測創新AOI，它配備獨特的圖像采集技術及光源系統，可檢測通孔和混合貼裝技術電路板，是具有色環電阻波峰焊后、SMT回流后、元件面等工藝需求的最佳選擇。
設備介紹
產品特點
● 模塊化軟硬件設計，使用更加靈活便捷。
● 內嵌多種算法，檢出率高、誤判率低。
● 智能高速數字相機，檢測速度滿足兩條高速貼片線的需求。
● 硬件結構兼容，針對不同工序自動設定參數，一機多用。
● 自動畫框、CAD數據自動搜索元件庫的自動和手動的編程能力。
● 智能數字相機自動讀取Barcode，對應到每一條數據。
● 多程序與雙面檢測技術，自動切換新MODE檢測程序。
● 多MARK檢測，含Bad Mark功能。
● SPC與AOI結合，及時反饋信息與工藝差。
● 多領域檢測設計，具備波峰后、紅膠板、色環電阻、元件面檢測等多種應用。
應用范疇
隨著科技高速發展，PCBA裝配的各種類型元器件越來越精密，不同類型元件的檢測需要特有的光照以達到最佳檢測效果，
ALD7225所配置的自適應光源系統可根據不同元件智能進行不同亮度和顏色的光照，任意高復雜裝配的PCBA可在同一機
臺出色的完成檢測。

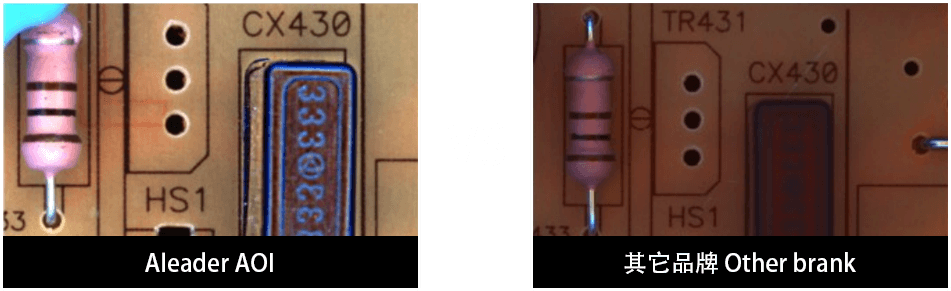

高元件檢測能力
在混合工藝日盛的時下，固定的焦距和分辨率對不同尺寸的元件檢測受到限制，通信同時滿足不同規格元件的檢測將更為
高效。超大景深工業智能相機及ALeader特有圖像處理技術，可使連接器、鉭電容等高元件清晰成像，同時滿足所
有Chip件的檢測。
隨著科技高速發展，PCBA裝配的各種類型元器件越來越精密，不同類型元件的檢測需要特有的光照以達到最佳檢測效果，
ALD7225所配置的自適應光源系統可根據不同元件智能進行不同亮度和顏色的光照，任意高復雜裝配的PCBA可在同一機臺
出色的完成檢測。

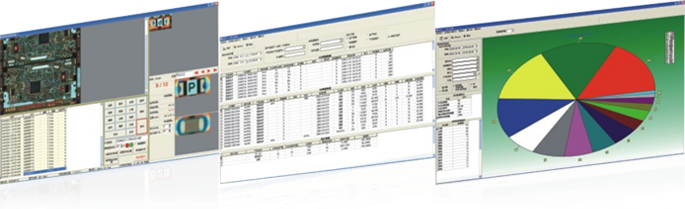

統計過程控制（SPC）
ALeader開發的統計過程控制軟件（SPC）與AOI無縫連接，根據反饋信息及時發現系統性因素出現的征兆，并采取措施，以消除
其影響，使過程維持在僅受隨機性因素影響的受控狀態，以達到期控制質量的目的。
有了以上的預防和控制，我們的企業當然是可以：
● 降低不良率，減少返工和浪費
● 提高勞動生產率
● 提高核心競爭力
● 贏得廣泛客戶，取得訂單
● 更好的理解和實施質量體系
規格參數
| 功能參數 Functional Specifications | |
| 檢測的電路板 | SMT回流爐后、DIP波峰焊后、點膠后、元件面檢查 |
| 檢測方法 | TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多種國際領先算法， 系統根據不同檢測點自動設定其參數 |
| 攝像頭 | 高速智能數字工業相機 |
| 分辨率/視覺范圍/速度 | 標配：15μm/Pixel FOV :36 mm×30.72mm 檢測速度＜200ms/FOV 選配：20μm/Pixel FOV :48 mm×40.96mm 檢測速度＜200ms/FOV 選配：7μm/Pixel FOV :16.80 mm×14.34mm 檢測速度＜160ms/FOV |
| 光源 | 高亮RRGB同軸環形塔狀LED光源 (彩色光) |
| 編程模式 | 手動編寫、自動畫框、CAD數據導入自動對應元件庫 |
| 遠程控制 | 通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作 |
| 檢測覆蓋類型 | 偏移、少錫、短路、缺件、歪斜、立碑、側立、翻件、錯件、破損、極性、虛焊、空焊、溢膠、錫洞、引腳 未出等外觀不良 |
| 特別功能 | 多程序同時運行，支持自動調取程序； |
| SPC和制程調控 | 全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸出Excel、Txt等文件格式 |
| 條碼系統 | 相機自動識別與傳輸Barcode（1維或2維碼），及多Mark功能（含Bad Mark） |
| 服務器模式 | 采用中心服務器，可將數臺AOI數據集中統一管理 |
| 操作系統 | Windows10 64位 企業版 |
| 檢查結果輸出 | 22英寸液晶顯示器 |
| 系統參數 System Specifications | |
| PCB尺寸范圍 | 50×50mm(Min)～430×330mm(Max) |
| PCB厚度范圍 | 0.2 to 5 mm |
| PCB夾緊系統邊緣間隙 | TOP：3.5 mm Bottom：3.5 mm |
| 最大PCB重量 | 3KG |
| PCB彎曲度 | ＜5mm 或 PCB對角線長度的2% |
| PCB上下凈高 | PCB上面（Top Side）: 40 mm 選配高達60mm PCB底部（Bottom Side）: 120 mm |
| Conveyor系統 | 自動張開和收起的雙邊夾具、自動補償PCB彎曲變形 |
| Conveyor離地高度 | 850 to 920 mm |
| Conveyor流向 / 時間 | PCB在Y方向移動 |
| X/Y 平臺驅動 | 絲桿及AC伺服馬達驅動； PCB固定，Camera在X方向移動，通過CTQ認證 |
| 電源 | AC230V 50/60 Hz 小于0.8KVA |
| 氣壓 | 不需要 |
| 設備重量 | 約290KG |
| 設備外形尺寸 | 900×1100×1450mm (L×W×H) |
| 環境溫濕度 | 10～35℃ 35～80％ RH（無結露） |
| 設備安規 | 符合CE安全標準 |

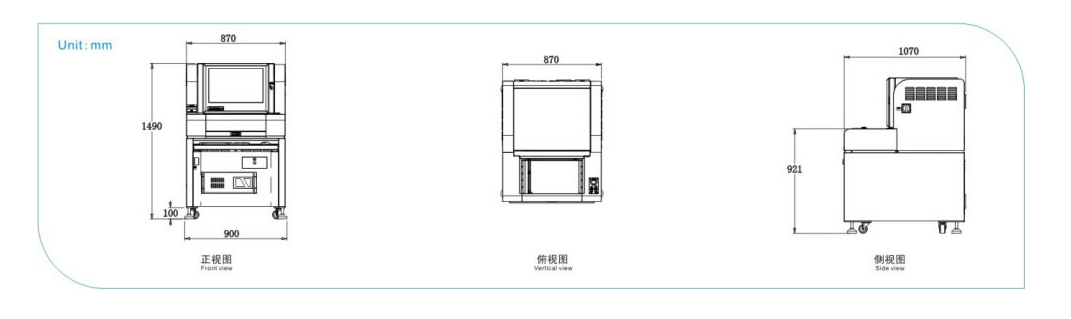

外形尺寸
