設備介紹

      產品特點

▼   靈活/多用途的AOI

多不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的錫膏質量檢查，回流焊接前的元器

件測定，回流焊接后PCBA的工藝品質檢查，以及手插件波峰焊接后的檢查

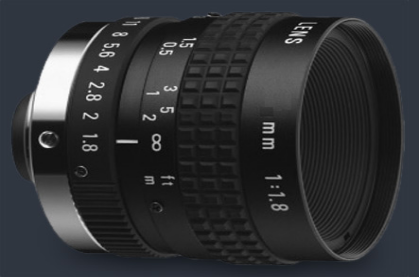

▼    高速工業相機及高分辨率工業鏡頭

采用2000萬像素高速工業相機及高分辨率工業鏡頭，保證圖像采集的效率和效果

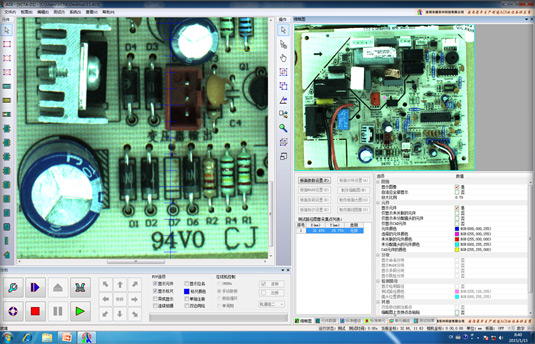

▼   采用可視化圖像編程技術                                    ▼   可視化程式優化界面

采用可視化圖像編程技術，所見即所得，編程簡單易學。

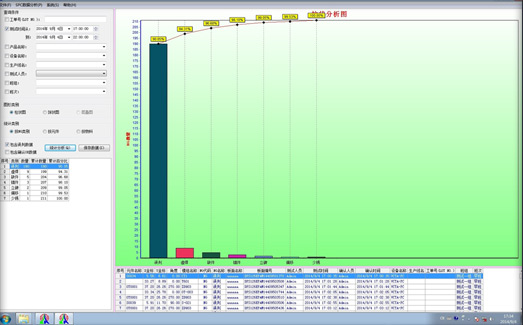

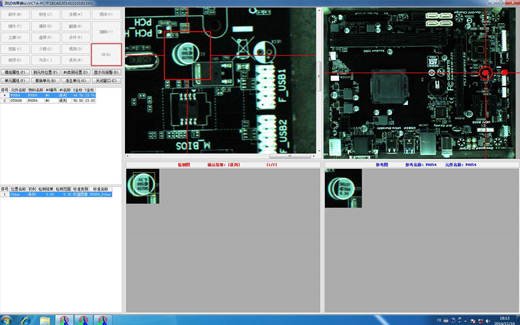

▼   實時SPC統計及分析                                                   ▼    不良顯示界面外置條碼識別系統

                                                                                      不良顯示界面，直觀易辨識。外置條碼識別系統，

                                                                                                              可自動識別基板上的一維及二維條碼。

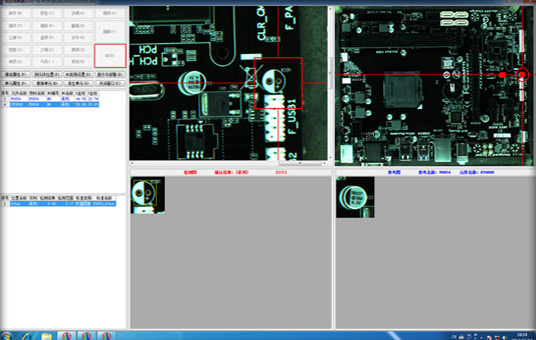

▼   設備直接置于產線接駁臺之上基板隨過隨檢         ▼    自動識別基板上的極性錯誤

設備直接置于產線接駁臺之上，基板隨過隨檢，不需要對流動

的基板進行單獨停止定位檢測，不需要對產線流速進行調整。

---

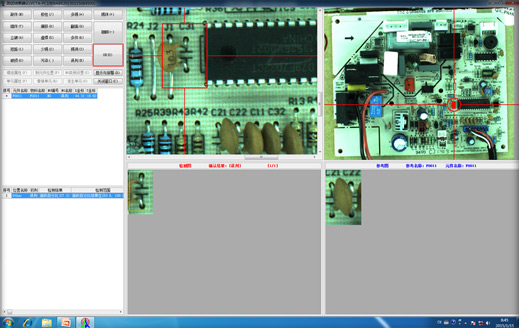

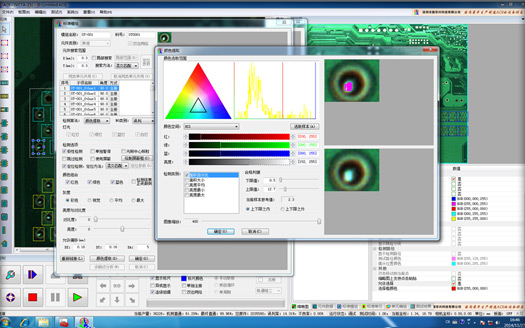

▼   漏件檢測                                                                 ▼   顏色提取參數設定

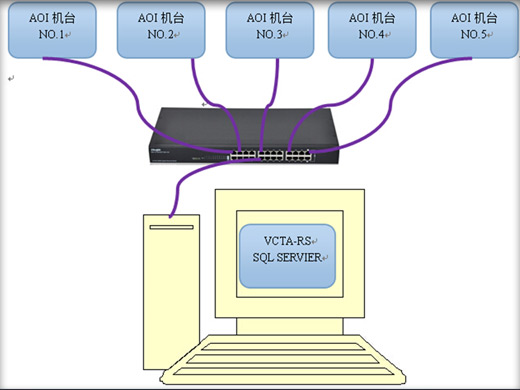

▼   集中控制和數據采集                                                   ▼   控制機箱模塊

可以對產線AOI進行集中控制和數據采集                                                        控制箱包含設備控制主機以及各項電路控制

                                                                                                                        系統，便于管理維護。

---

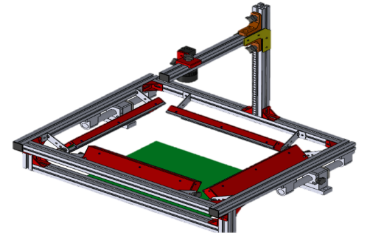

▼   基板檢測區域

● 環形RGB LED條形光源，為圖像顯示效果提供光照支持。

● 可采用相機感知自動觸發/掃描槍掃描條碼自動觸發拍攝圖像兩種方式，可適應于無條碼工藝的生產線。基板在流水線上不

     用停止運行，智能監測PCB并自動進行圖像數據分析處理，完成基板的檢測。
