雅馬哈YSM20R

進一步極限改進“高速通用一體化貼裝頭”，在同級別產品中達到最快貼裝速度的萬能型貼片機 ▋ 大幅升級“高速通用一體化貼裝頭”，在世界同級別產品中最快的 ※萬能型表面貼片機 ▋ "高速通用一體化貼裝頭”同時實現高速性與通用性，提供理想的解決方案" ● 可廣泛貼裝各種元件,完美詮釋 “Limitless EXpansion (無限擴展)” ● 標準配置多種功能,支持高品質的貼裝 ● 實現高效供料

產品詳細說明

設備介紹

功能/特點

● 卓越的安裝性能 95，000 CPH（在雅馬哈電機定義的最佳條件下）

● 無需更換頭部！0201mm至大尺寸元件

● 輸送機提供可自由配置的變化

● 實現不間斷的元器件供應

適用于這樣的生產現場

● 適用于處理多種 PCB少批量組件類型和多種轉換的客戶

通過運用具有高度通用性的貼裝頭和高效的生產切換作業，實現流暢的多品種少量生產

設備特長

↓ 通過采用貼片機理想的“高速通用一體化貼裝頭”，在高層次上兼?zhèn)鋵崿F(xiàn)高速性與通用性

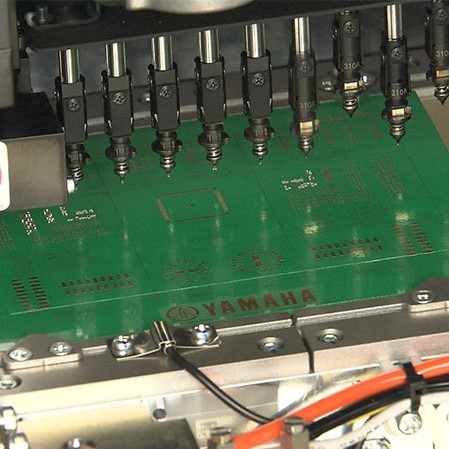

▼ 高速通用一體化貼裝頭

進一步對無需更換貼裝頭、在維持高速性的狀況下可對范圍廣泛的各種元件進行貼裝的“單一貼裝頭解決方案”進行了改進，

備有兩種貼裝頭。使用高速通用貼裝頭也可對應超小型(0201mm)芯片元件的貼裝。

※ 高速通用（HM：High-Speed Multi）貼裝頭 ※ 異形（FM：Flexible Multi）貼裝頭

是一種萬能型貼裝頭，不僅具備高速性，而且是一種元件對應能力超寬范圍型貼裝頭，

還兼?zhèn)渫ㄓ眯裕瑥?201mm的超小型元件支持載荷控制，從03015mm的超小型

到55×100mm、高度15mm的大型元件均可對應。元件到55×100mm、高度28mm的高型元件

及超大型元件均可對應。

▲ 實現95,000CPH（本公司最佳條件）的卓越貼裝能力

通過對元件吸取到貼裝的動作進行改良、加快XY軸的速度，使得貼裝速度比以往機型提高了5%，達到95,000CPH。

▲ 大幅改進了實際生產對應能力

通過采用新型寬幅掃描相機，將可高速貼裝的元件尺寸從□8mm擴大到□12mm，而且通過

側面照明，還可對CSP/BGA等球形電極元件進行高速識別。

▲ 兩種橫梁結構

可根據貼裝能力及生產形態，選擇雙橫梁或者單橫梁對X軸進行構成，實現了通用平臺。

↓ 可廣泛貼裝各種元件，充分體現“Limitless EXpansion（無限擴展）”

▲ 可貼裝的元件

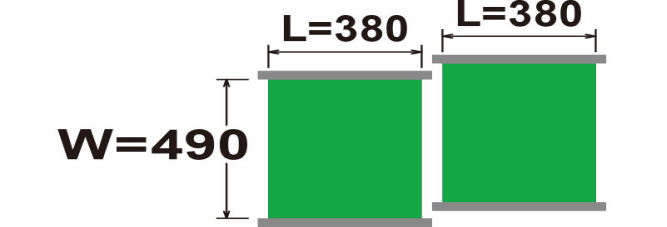

單軌雙傳送臺（傳送2張基板）

W=490 W=490

也可對應傳送1張基板的雙傳送臺機型

▲ 靈活的傳送帶構成

可以在雙傳送臺、單軌道規格中選擇所需的傳送系統。對應的基板尺寸最大可達L810ｘW490mm（傳送1

張基板時的雙傳送臺、單軌機型）。在單軌機型中，還備有性價比優良的M尺寸規格。（

最大基板尺寸L360ｘW490mm）

↓ 標準配備多種功能，支持高品質的貼裝

▲ 側視功能

不耽誤貼裝時間，即可對元件的有無及取料狀態進行檢測。

▲ 排氣站

通過其自動排氣清潔功能，可以長時間保持吸嘴的清潔狀態。

▲ 高速智能識別

標準配備有“高速智能識別”功能，可在短時間內制作出特殊形狀元件的識別數據，實現了健全性極高的元件識別。

↓ 實現高效供料

▲ 無停機托盤換料ATS裝置“sATS30NS”

該裝置是在30層固定型自動更換式托盤送料裝置“sATS30”中又追加了新功能，可在保持自動運轉的狀態

下排出空料盤并供給新料盤。通過與被自動排出的空料盤進行交換，安裝上新的料盤，只需按下供給按鈕，

即可將新料盤自動投入到料盤匣倉中，另外，在生產準備時還可以對料盤匣倉進行統一安裝。

▲ 無停機送料器一次性換料系統

在換料臺車拆裝時的開口部分，設置有吸取部能夠開閉的遮板式罩蓋。若拆下臺車，

遮板即可自動關閉，無需停止設備就能夠對臺車進行更換，提高了貼片機的運轉率。

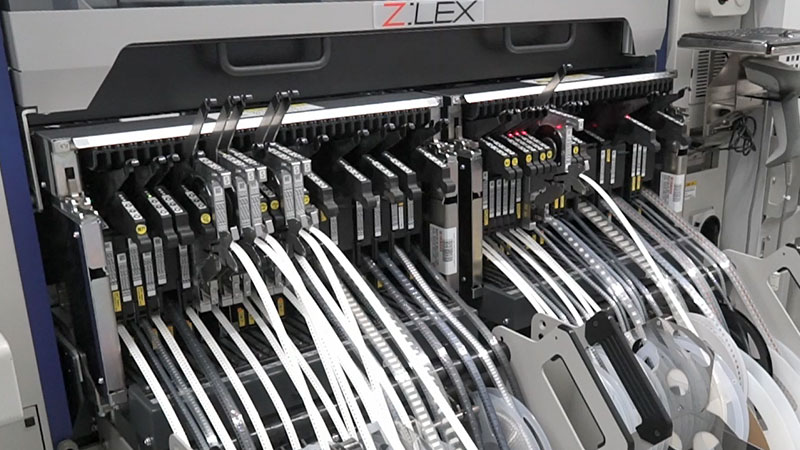

▲ 新開發的Auto Loading Feeder

新開發出一種不用停止設備、只需插入料帶、就可以補充料帶元件的Auto Loading Feeder。采用雅馬哈獨創

的中央開放方式，降低了因絨毛及剝離帶電所導致的元件吸取失誤。而且，不需要實施端頭料帶的回收處理作業，

使得設備的運轉率大幅提高。

▲ ZS送料器

是一種薄型、輕量、小巧的單軌型電動式智能送料器。可以對無停機送料器更換功能的規格進行選擇。

規格參數

規格	YSM20R
適用線路板	單通道 L810 x W490 至 L50 x W50 雙通道載物臺注意：對于 X 軸 2 光束選件，僅 1PCB 輸送：L810 x W490 至 L50 x W50 2PCB 輸送：L380 x W490 至 L50 x W50
頭部 / 適用組件	高速多（HM）頭 0201mm至W55 x L100mm，高度15mm或更小異形組件（FM：柔性多頭）頭： 03015mm至W55 x L100mm，高度28mm或更小*
安裝能力（在雅馬哈電機規定的最佳條件下）	X軸2光束：高速多用途（HM：高速多）頭x 295 ，000CPH
安裝精度	±0.035mm （±0.025mm） Cpk≧1.0 （3σ）（使用標準評估材料時，在雅馬哈電機規定的最佳條件下）
組件類型數量	固定板：最多 140 種（8mm 送磁帶機轉換）進紙器托架更換：最多 128 種（8mm 送磁帶機轉換）托盤，適用于 30 種類型（固定類型：最大，當裝有 sATS30 時）和 10 種類型（托架類型：最大，當裝有 cATS10 時）
電源	三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz
供氣源	0.45MPa以上，處于清潔、干燥狀態
外部尺寸（不包括投影）	長 1，374 x 寬 1，857 x 高 1，445mm （僅主機）
重量	約2，050公斤（僅主機）
